راهنمای جامع و تخصصی لوله و اتصالات پلی اتیلن پیچی؛ تحولی در بهره‌وری سیستم‌های انتقال آب
در دنیای مدرن امروز که مدیریت منابع آب و بهره‌وری انرژی به اولویت اول صنایع تبدیل شده است، انتخاب متریال درست برای خطوط انتقال، مرز بین موفقیت و شکست یک پروژه را تعیین می‌کند. اگر تا چند دهه پیش، لوله‌های فلزی با تمام چالش‌های خوردگی و وزن سنگین‌شان حرف اول را می‌زدند، امروز پلیمرها و به طور خاص اتصالات پلی اتیلن پیچی(Compression Fittings)، به عنوان قهرمانان بی‌صدا در مزارع، ساختمان‌ها و تصفیه‌خانه‌ها شناخته می‌شوند.
در این نوشتار، ما به معرفی دقیق اتصالات پیچی میپردازیم؛ ابزارهایی که بدون نیاز به دستگاه‌های جوش پیچیده و تنها با نیروی دست یا آچارهای مخصوص، آب‌بندی ۱۰۰ درصدی را تضمین می‌کنند.
اتصالات پلی اتیلن پیچی چیست؟ فراتر از یک اتصال ساده
اتصالات پلی اتیلن پیچی که در بازار بین‌المللی با نام Compression Fittings شناخته می‌شوند، قطعاتی مهندسی‌شده هستند که از متریال پلی‌پروپیلن کوپلیمر (PP-B) ساخته می‌شوند. برخلاف اتصالات جوشی که به ذوب شدن دو لبه لوله و اتصال دائمی متکی هستند، اتصالات پیچی از یک سیستم مکانیکی هوشمند برای ایجاد انسجام استفاده می‌کنند.
ساختار این اتصالات معمولاً از ۵ بخش اصلی تشکیل شده است:
- بدنه (Body): مرکز اصلی اتصال که فشار را تحمل می‌کند.
- سرپیچ (Nut): بخشی که رزوه شده و فشار لازم را برای تثبیت اعمال می‌کند.
- اسپلیت رینگ (Split Ring): یا همان حلقه گیرنده که مانع از بیرون زدن لوله تحت فشار می‌شود.
- بوشینگ (Bushing): وظیفه انتقال فشار از سرپیچ به اورینگ را دارد.
- اورینگ (O-Ring): حلقه‌ای لاستیکی که وظیفه نهایی آب‌بندی و جلوگیری از نشت را بر عهده دارد.
این ترکیب هوشمندانه باعث می‌شود که لوله‌های پلی اتیلن نرم، درون بدنه سختِ پلی‌پروپیلنی قفل شوند.
چرا اتصالات پیچی؟ بررسی مزایا از نگاه مهندسی و اقتصادی
خرید تجهیزات صنعتی همیشه یک موازنه بین “کیفیت” و “هزینه” است. اتصالات پیچی پلی اتیلن در این تراز، نمره درخشانی می‌گیرند.
۱. نصب سریع؛ دشمن توقف پروژه‌ها
در پروژه‌های عمرانی، زمان برابر با پول است. بزرگترین مزیت این اتصالات، عدم نیاز به دستگاه جوش پلی اتیلن (Butt Fusion) و برق است. در دورافتاده‌ترین مزارع که دسترسی به برق وجود ندارد، لوله‌کشی با این اتصالات به راحتی انجام می‌شود.
۲. قابلیت بازیافت زمان (استفاده مجدد)
این یکی از شگفت‌انگیزترین ویژگی‌هاست. اگر مسیر لوله‌کشی شما تغییر کند یا بخواهید یک سیستم آبیاری فصلی را جمع‌آوری کنید، اتصالات پیچی به راحتی باز شده و در پروژه بعدی قابل استفاده هستند. این یعنی سرمایه‌گذاری شما هرگز از بین نمی‌رود.
۳. مقاومت شیمیایی و فیزیکی بی‌نظیر
پلی‌پروپیلن به کار رفته در این قطعات، در برابر اسیدها، بازها و کودهای شیمیایی که در کشاورزی استفاده می‌شوند، کاملاً خنثی است. همچنین، برخلاف فلزات، پدیده “خوردگی گالوانیکی” در آن‌ها معنا ندارد.
۴. تحمل تنش و ضربه
این اتصالات به گونه‌ای طراحی شده‌اند که لرزش‌های زمین و ضربات قوچ (Water Hammer) در مقیاس کوچک را بدون ترک خوردگی تحمل کنند. انعطاف‌پذیری ذاتی پلیمر در اینجا یک مزیت حیاتی است.
۵. مقاومت در برابر اشعه UV
اکثر اتصالات باکیفیت موجود در بازار، دارای مواد افزودنی ضد اشعه ماوراء بنفش (Anti-UV) هستند که اجازه می‌دهد در برابر تابش مستقیم آفتاب، دچار تردی و شکستگی نشوند.
نیمه پنهان ماه؛ معایب و محدودیت‌ها
منصفانه است که بدانیم این اتصالات کجا نباید استفاده شوند.
- محدودیت سایز: اتصالات پیچی معمولاً تا سایز ۱۲۵ میلی‌متر تولید می‌شوند. برای سایزهای بالاتر، حتماً باید از اتصالات جوشی استفاده کرد.
- محدودیت فشار: اگرچه این اتصالات تا فشار ۱۰ یا ۱۶ بار را تحمل می‌کنند، اما برای خطوط انتقال با فشار بسیار بالا (مانند خطوط اصلی انتقال گاز شهری)، استانداردهای سختگیرانه‌تری اعمال می‌شود که معمولاً اتصالات پیچی در اولویت اول نیستند.
مشخصات فنی که قبل از خرید باید بدانید
هنگام انتخاب، تنها به ظاهر قطعه اکتفا نکنید. اتصالات پلی اتیلن پیچی استاندارد باید ویژگی‌های زیر را داشته باشند:
- استاندارد فشار (PN): معمولاً در دو رده ۱۰ بار (PN10) و ۱۶ بار (PN16) تولید می‌شوند. برای مصارف خانگی و کشاورزی معمولی ۱۰ بار کافی است، اما برای سیستم‌های تحت فشار صنعتی، ۱۶ بار توصیه می‌شود.
- رزوه‌ها: رزوه‌ها باید طبق استاندارد DIN یا ISO باشند تا با شیرآلات فلزی یا پلاستیکی دیگر به خوبی جفت شوند.
- دمای کاری: این اتصالات معمولاً برای دمای محیط (تا ۴۵ درجه سانتی‌گراد برای سیال) بهینه شده‌اند.
کاربرد در صنایع مختلف: از مزارع تا قلب شهرها
- سیستم‌های آبیاری قطره‌ای و بارانی: برای اتصال لوله‌های اصلی، لوله‌های فرعی و نصب تجهیزات آبیاری مانند فیلترها، شیرآلات و قطره‌چکان‌ها استفاده می‌شوند و امکان اجرای سریع و کم‌هزینه شبکه آبیاری را فراهم می‌کنند.
- آبرسانی شهری و روستایی: در خطوط انتقال آب، انشعاب‌گیری از لوله‌های اصلی و اتصال شبکه‌های فرعی کاربرد دارند و به دلیل نصب آسان و آب‌بندی مناسب، در پروژه‌های آبرسانی بسیار رایج هستند.
- استخرها، جکوزی‌ها و تصفیه‌خانه‌ها: برای لوله‌کشی سیستم گردش و تصفیه آب استفاده می‌شوند و به دلیل مقاومت در برابر رطوبت، کلر و مواد شیمیایی تصفیه‌کننده، دوام بالایی دارند.
- کارخانجات و صنایع مختلف: در برخی واحدهای صنعتی برای انتقال سیالات خورنده، مواد شیمیایی رقیق و محلول‌های صنعتی مورد استفاده قرار می‌گیرند، زیرا در برابر خوردگی مقاوم هستند و نصب آن‌ها بدون نیاز به جوشکاری انجام می‌شود.
معرفی تخصصی محصولات پلی اتیلن پیچی و نقش هرکدام در اجرای یک سیستم لوله‌کشی مطمئن
بعد از آشنایی با ساختار، مزایا، محدودیت‌ها، ویژگی‌های فنی و کاربردهای اتصالات پلی اتیلن پیچی، حالا نوبت به بخش مهم‌تر می‌رسد؛ یعنی شناخت دقیق محصولاتی که در یک پروژه واقعی با آن‌ها سروکار داریم.
در ادامه، محصولات اصلی پلی اتیلن پیچی را به‌صورت کاربردی، فنی و مشتری‌پسند معرفی می‌کنیم.

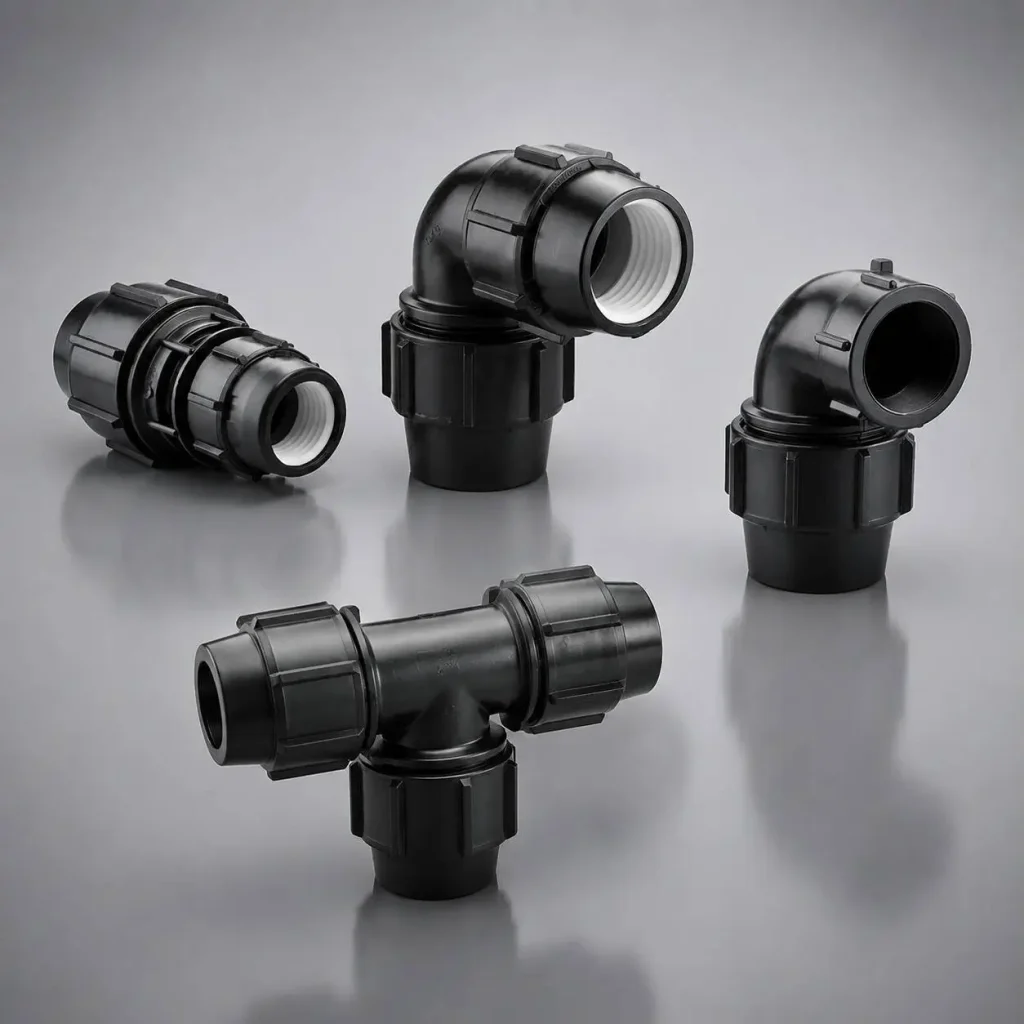

۱. زانو پلی اتیلن پیچی؛ تغییر مسیر اصولی بدون افت عملکرد
زانو پلی اتیلن پیچی یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی پلی اتیلن است که برای تغییر جهت مسیر لوله استفاده می‌شود. این اتصال بیشتر در زاویه ۹۰ درجه کاربرد دارد و در مسیرهایی مانند گوشه‌ها، موانع، خطوط کشت و تأسیسات بسیار مفید است.
مهم‌ترین مزیت زانو پیچی این است که بدون نیاز به خم کردن لوله یا حرارت دادن، مسیر را به‌صورت استاندارد تغییر می‌دهد. این موضوع از افت فشار، آسیب به لوله و کاهش عمر سیستم جلوگیری می‌کند.
از زانو پلی اتیلن پیچی در موارد زیر استفاده می‌شود:
- تغییر مسیر لوله در باغ‌ها و زمین‌های کشاورزی
- اتصال خطوط آبیاری قطره‌ای و بارانی
- عبور لوله از کنار دیوار، ستون، کانال یا موانع
- اجرای شبکه‌های آبرسانی محوطه و ویلا
- سیستم‌های لوله‌کشی گلخانه‌ای
- خطوط انتقال آب در فضاهای باز
در خرید زانو پلی اتیلن پیچی باید به سایز لوله، فشار کاری، کیفیت اورینگ و دقت رزوه‌ها توجه شود. زانویی که اورینگ ضعیف یا بدنه شکننده داشته باشد، در فشارهای کاری بالا یا زیر تابش آفتاب، ممکن است دچار نشتی یا شکستگی شود.
۲. زانو نر و زانو ماده پلی اتیلن پیچی
در کنار زانوی معمولی، دو مدل بسیار کاربردی دیگر نیز وجود دارد: زانو نر پلی اتیلن پیچی و زانو ماده پلی اتیلن پیچی. این دو اتصال زمانی استفاده می‌شوند که علاوه بر تغییر مسیر، نیاز به اتصال لوله پلی اتیلن به یک تجهیز رزوه‌ای نیز وجود داشته باشد.
زانو نر پلی اتیلن پیچی
زانو نر از یک طرف به لوله پلی‌اتیلن متصل می‌شود و از طرف دیگر دارای رزوه خارجی (نر) است. این قطعه زمانی استفاده می‌شود که بخواهیم لوله را با زاویه ۹۰ درجه به تجهیزی با رزوه داخلی مانند شیرآلات، کلکتورها، مخازن دنده‌ای یا ورودی پمپ‌ها وصل کنیم.
مزیت اصلی آن، ترکیب تغییر جهت مسیر و اتصال رزوه‌ای در یک قطعه است که باعث کاهش تعداد اتصالات و احتمال نشتی می‌شود.
زانو ماده پلی اتیلن پیچی
زانو ماده نیز از یک سمت به لوله پلی‌اتیلن متصل شده و از سمت دیگر دارای رزوه داخلی (مادگی) است. این اتصال برای مواقعی مناسب است که تجهیز مقابل دارای رزوه خارجی باشد و نیاز به تغییر مسیر ۹۰ درجه وجود داشته باشد.
۳. اتصال نر و اتصال ماده پلی اتیلن پیچی؛ پل ارتباطی بین لوله پلی اتیلن و تجهیزات دنده‌ای
اتصال نر و اتصال ماده از اصلی‌ترین قطعات در اجرای شبکه‌های پلی اتیلن هستند. این دو محصول زمانی استفاده می‌شوند که بخواهیم لوله پلی اتیلن را به شیرآلات، پمپ، مخزن، فیلتر، کلکتور، تجهیزات فلزی یا سایر قطعات رزوه‌ای وصل کنیم.
اتصال نر پلی اتیلن پیچی
اتصال نر از یک طرف به لوله پلی‌اتیلن وصل می‌شود و از طرف دیگر رزوه خارجی دارد. هرجا قطعه‌ای با رزوه داخلی وجود داشته باشد، این اتصال بهترین گزینه است.
کاربردها شامل اتصال به شیر فلکه، فیلتر آبیاری، ورودی یا خروجی پمپ، مخزن آب، اتصالات فلزی و ایجاد انشعاب در سیستم‌های آبرسانی است. این قطعه در کشاورزی به دلیل وجود تجهیزات رزوه داخلی بسیار پرمصرف است.
